Многоцелевой ударный вертолет AH-1S Cobra – ФОТО
В 1972-м, оценивая состояние парка боевых вертолетов армии США, специалисты отметили, что вертолеты ААН (впоследствии известные как AH-64 "Апач") поступят в войска не раньше, чем через 10 лет, а AH-1G к середине десятилетия не будут удовлетворять большинству требований, которые к ним предъявляются. Армии требовалось, как обычно, побыстрее и подешевле свое эффективное противотанковое оружие для возможного применения в военном конфликте средней интенсивности в условиях Европы. Выход был в модернизации вертолетов AH-1G.
В марте 1972-го "Белл" и министерство обороны США заключили контракт на оснащение восьми AH-1G ПТУР "Toy". На них установили по четыре подвижных в вертикальной плоскости двойных кольцевых направляющих (две с каждой стороны фюзеляжа), систему пуска, в носу фюзеляжа разместили турель с чувствительными датчиками прицельной системы М65, стрелок получил нашлемный прицел М288. Специально для наведения турели на цель в 1969-м специалисты фирмы вместе с военными инженерами начали работы по созданию гиростабилизированной оптической системы. Оптический датчик (телескоп) смонтировали на гиростабилизированной платформе. Прицел имел двух и трехкратное увеличение для поиска цели и слежения за ней. Система разрабатывалась для установки на вариант "G", но работы по ее созданию затянулись, и ее внедрили только на варианте - AH-1Q.
Благодаря нашлемному прицелу, летчик мог вести огонь из турельного вооружения в любом направлении. Летом 1974-го на одном AH-1G (YAH-1R) и одном AH-1Q (YAH-1S) установили новые двигатели "Лайкоминг" T53-L-703 мощностью 1800 л.с. и новую трансмиссию, передававшую на винты до 1300 л.с. Теперь вертолеты могли поднимать до восьми ПТУР "Toy" в любых климатических условиях, в то время как на AH-1G в условиях жаркого климата и высокогорья количество ракет вынуждены были уменьшать из-за падения мощности двигателя. Вертолет приняли на вооружение под обозначением AH-1S (Mod.). Единственным внешним отличием его от предшественника был увеличенный обтекатель главного редуктора. В вариант AH-1S (Mod.) переоборудовали все вертолеты модели "Q".
В 1976-м AH-1S начали сходить со сборочной линии завода в Форт-Уорте. Создание AH-1S было попыткой малой кровью получить боевой вертолет, приближающийся по своим возможностям и характеристикам к "Кинг Кобре". На закупку их значительного количества у вооруженных сил США не было средств, поэтому приближение к требуемому вертолету осуществлялось методом последовательных приближений. Под обозначением AH-1S, по сути, скрываются несколько различных вариантов, сильно отличающихся друг от друга. Боевой вертолет обнаруживался РЛС зенитно-ракетных комплексов SA-4 и SA-6 на дальности 30 км, если он летел выше 15 м над землей, а "Шилки" - на дальности 18 км. Стандартная 96-снарядная очередь из четырех стволов "Шилки" поражала "Кобру" с вероятностью 100% на дальности 1000 м, на дистанции 3000 м она снижалась до 15%. Переносные ЗРК "Стрела" имели радиус поражения не более 3000 м.
Требовалось уменьшить высоту полета и отнести рубеж открытия огня на расстояние более 3000 м от цели. Выполнение первого условия днем ограничивалось только мастерством пилота, ночью же пилотаж вблизи земли без средств ночного видения был самоубийством. На первых "Кобрах" модели "S" применялись очки ночного видения, но у них было очень много недостатков: ограниченный угол обзора, несовместимость с оборудованием кабины (при обзоре окружающей местности очки фокусировались на бесконечность). Пушка и ПТУР "Toy" теоретически позволяли уничтожать цели на требуемой дальности в 3000 м, но с прицельной системой М65 на ранних "Кобрах" вероятность поражения была очень низкой из-за отсутствия измерителя точного расстояния до цели. На последнем варианте модели "S" в носовой турели рядом с телескопом системы SOS разместили лазерный дальномер-целеуказатель, повысивший точность стрельбы из пушки и НАРами на больших дистанциях в 2-5 раз. Лазерный дальномер был интегрирован в телескопический прицел и требовал тщательной юстировки относительно продольной оси планера в совокупности с рядом других элементов системы управления оружием. В прицельную систему интегрировали и новые нашлемные прицелы фирмы "Кайзер Электронике". "Кобра" получила возможность действовать в любое время суток и применять оружие на дальности, превышающей радиус эффективного применения ЗСУ-23-4 и ПЗРК "Стрела".
Модификации : |
|
АН-1Q Huey Cobra | противотанковая модификация вертолета по программе ICAP (Improved Cobra Armament Program). |
АН-1S (Mod) Huey Cobra | модификация 1974 года по программе ICAM (Improved Cobra Agility and Maneuverability) с новыми ГТД T53-L-703, с новой трансмиссией и хвостовым винтом от вертолета Bell Model 212. |
ТН-1S Night Stalker | тренировочный вертолет для обучения полетам в ночных условиях. |
АН-1S (Prod) Huey Cobra | модификация объединяющая программы ICAP и ICAM, добавлена новая аппаратура РЭБ, новое вооружение. |
АН-1Р Huey Cobra | обозначение АН-1S (Prod) Huey Cobra при принятии на вооружение. |
АН-1E Huey Cobra | модификация АН-1S (ECAS) Huey Cobra по программе ECAS (Enhanced Cobra Armament System). На вертолете установлена турельная установка General Electric M79E1Universal Turret, и универсальное ПУ для НУР M138. |
АН-1F Huey Cobra | модификация АН-1S (MC) Huey Cobra ( МС - Modernized Cobra), модернизация по программам ECAS и Prod плюс доплеровская навигационная система, ИК датчики ALQ-144 и лазерный целеуказатель Rockwell AAS-3. |

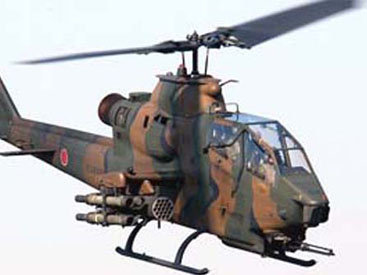

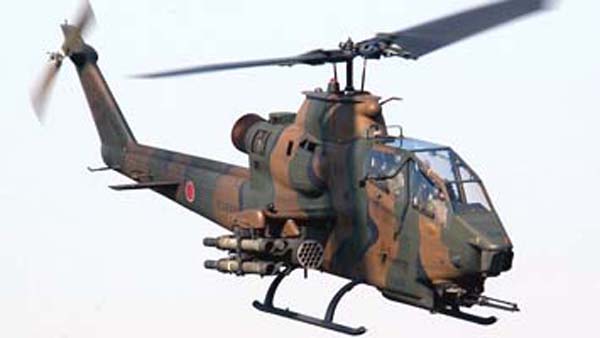

Fuji AH-1S | построенная японской фирмой Fuji по лицензии версия AH-1F с ГТД Кawasaki (Textron Lycoming) T53-K-703. |
ЛТХ: |
|
Модификация | AH-1S |
Диаметр главного винта, м | 13.41 |
Диаметр хвостового винта, м | 2.96 |
Длина,м | 14.86 |
Высота ,м | 4.12 |
Масса, кг | |
пустого | 2940 |
нормальная взлетная | 4536 |
Тип двигателя | 1 ГТД Lycoming T-53-L-703 |
Мощность, э.л.с. | 1 х 1800 |
Максимальная скорость, км/ч | 306 |
Крейсерская скорость, км/ч | 227 |
Практическая дальность, км | 507 |
Скороподъемность, м/мин | 494 |
Практический потолок, м | 3720 |
Экипаж, чел | 2 |
Вооружение: | одна 20-мм трехствольная пушка М197 |
