В начале 80-х годов прошлого столетия в ВВС европейских стран сложилась непростая ситуация: истребители первого и второго поколения, в больших количествах поступавшие на вооружение в 1950- 1960-х гг. и составлявшие основу самолетного парка, морально и физически устаревали.

В частности, в ВВС ФРГ требовали замены самолеты Локхид F-104O "Старфайтер" и Макдоннелл-Дуглас F-4F "Фантом"2, в британских - F-4K/M и ВАС "Лайтнинг", в итальянских - Локхид F-104S и Фиат G-91. США, в прошлом осуществлявшие в Европе активную экспансию в области поставок авиационных вооружений, стали усиленно рекламировать свои новые самолеты, в частности Дженерал Дайнэмикс F-16. Но европейские страны с развитым авиастроением не устраивала закупка самолетов, изготовленных в США, в частности, из-за падения национального престижа, а также нежелания терять рабочие места в такой наукоемкой отрасли промышленности, как авиастроение. Кроме того, требования ВВС США отличались от европейских, где нуждались, в первую очередь, в самолете ПВО, тогда как американцы предлагали истребитель, ориентированный в значительной степени на решение ударных задач и неспособный нести УР класса воздух - воздух средней дальности.

В этих условиях европейские государства активизировали исследования по боевым самолетам собственной конструкции. В частности, в Великобритании начались работы по истребителю с индексом Р-106, который должен был иметь аэродинамическую схему "утка", треугольное крыло и один двигатель. Расчетная скорость соответствовала М = 1,8, взлетная масса приближалась к 10 т, а длина разбега и пробега должна была составить 400 м. Вооружение самолета Р-106 включало две ракеты "Скайфлэш", кроме того, предусматривалось и оружие для атак наземных целей. Однако фирма ВАе, предложившая проект Р-106, в 1981 г. свернула программу, так как ВВС Великобритании отдавали приоритет исследованиям в области создания нового самолета СВВП.

В ФРГ фирмы МВБ и Дорнье в это же время занимались исследованием облика самолетов для Люфтваффе, концептуально близких проекту Р-106. МВВ разработала аванпроект истребителя TKF, выполненного по схеме "утка", фирма Дорнье предлагала варианты истребителя схемы "бесхвостка" и нормальной аэродинамической схемы. Наиболее перспективным оказался проект по схеме "бесхвостка" ND102, работы по которому велись совместно с фирмой Нортроп (США).

Во Франции разработкой близкого по характеристикам самолета занималась фирма Дассо-Бреге. В 1983 г. на Парижском авиасалоне демонстрировался макет этого самолета, получившего наименование АСА. Он был выполнен по схеме "утка", в качестве силовой установки выбрали два двигателя Дженерал Электрик F-404. Планировалось создать сухопутный и палубный варианты.

В 1981 г. фирмы ВАе (Великобритания), МВВ (ФРГ) и Аэриталия (Италия) объединили усилия, а также наработанные теоретические и технические решения для создания единого боевого самолета, способного заменить устаревающие машины в ВВС этих трех стран. Через год, в сентябре 1982 г., на авиасалоне в Фарнборо был представлен макет их совместного "детища" - истребитель, получивший обозначение АСА (Agile Combat Aircraft - высокоманевренный боевой самолет). Планировалось, что с 1989 г. он должен заменить в серийном производстве самолет Панавиа "Торнадо".

В 1983 г. работы по европейскому истребителю вышли на качественно новый уровень: 16 декабря начальники штабов ВВС ФРГ, Великобритании, Франции, Италии и Испании пришли к соглашению об основных требованиях к новому самолету, названному первоначально FEFA (Future European Fighter Aircraft - перспективный европейский самолет-истребитель). Впоследствии аббревиатура была заменена на EFA. Был образован консорциум Еврофайтер со штаб-квартирой в Мюнхене. В него вошли фирмы DASA (ФРГ), ВАе (Великобритания), Аления (Италия), Дассо-Бреге (Франция) и СASА (Испания).

Формирование облика истребителя EFA началось в июле 1984 г. и завершилось к сентябрю 1986 года.

В 1988 году был заключен контракт на техническое проектирование и постройку истребителя EFA.

По мнению германских экспертов, истребитель EF2000 в конфигурации, принятой для германских ВВС (без встроенной системы DASS и тепловизионной системы), по своим боевым возможностям уступает самолету МиГ-29М, кроме того, российский истребитель имеет более высокие ЛТХ.

По результатам анализа, возможности истребителя EF2000 в ближнем воздушном бою сопоставимы с возможностями самолета Локхид F-22 при несколько меньшей маневренности, но при этом F-22 в два раза дороже.

В заключение необходимо отметить, что, несмотря на оптимистичные оценки самолета EF2000 западноевропейскими специалистами, его фактическая боевая ценность несколько преувеличена. Самолет, созданный по концепции, разработанной в конце семидесятых - начале восьмидесятых годов, имеет небольшие модернизационные возможности. Потенциальные возможности аэродинамической схемы самолета практически исчерпаны. Кроме того, на боеспособности EF2000 отрицательно сказалось урезание финансирования программы, что повлекло за собой отказ от целого ряда боевых систем, в частности от пассивной ИК системы переднего обзора.

Техническое описание самолета EF2000

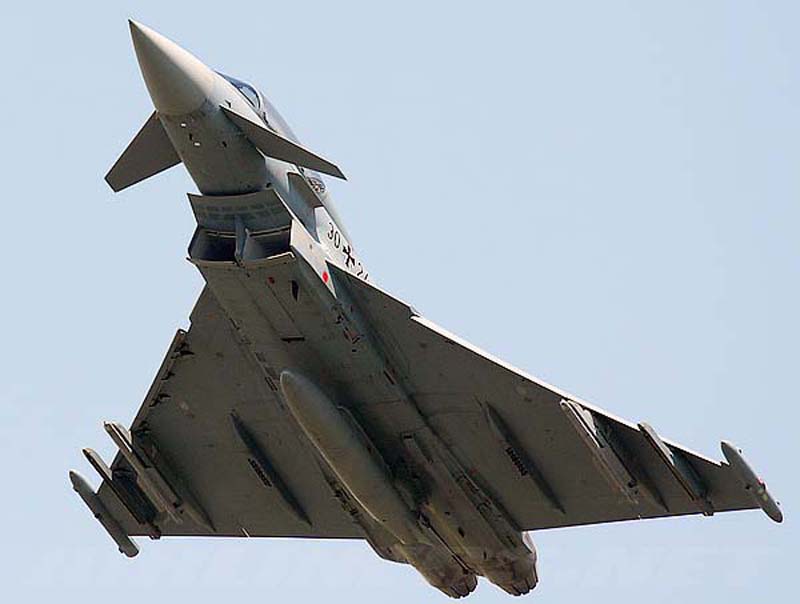

Самолет выполнен по аэродинамической схеме "утка" с цельноповоротным среднерасположенным ПГО, низкорасположенным треугольным крылом и однокилевым вертикальным оперением. 40% массы планера составляют углепластики, 20% - алюминиево-литиевые сплавы "Литаль"А (Al-Li 8090), 18% - сплавы алюминия, 12% - титановые сплавы и 10% - стеклопластики. На углепластики приходится 70% поверхности планера, стеклопластики составляют 12%, металл - 15%, другие конструкционные материалы - около 3%. Контрактом предусмотрено, что масса пустого самолета не должна превышать 9999 кг. В дальнейшем возможно применение усовершенствованных алюминиево-литиевых сплавов, например "Литаль"В. Расчетный ресурс конструкции 6000 ч.

Фюзеляж типа полумонокок. Накладная броня кабины частично защищает летчика от поражения огнем из стрелкового оружия малого и среднего калибра. Цельноформованный бескаркасный выступающий фонарь дает отличный обзор.

Шасси самолета трехопорное, с одноколесными стойками. Управляемая передняя стойка убирается вперед, основные стойки - в направлении фюзеляжа. Конструкция шасси и пневматиков оптимизирована для действий с грубо отремонтированных бетонированных ВПП и для посадки без выравнивания. Однако для устранения проблем с нагревом дисков колес при интенсивном торможении потребная длина ВПП, составлявшая, согласно первоначальным планам, 500 м, увеличена до 700 м. Для аварийного торможения на самолете имеется тормозной парашют.

Первые два опытных истребителя EF2000 оснащены двигателями Турбо-Унион RB199-122 (2 х 7260 кто), аналогичными установленным на самолете "Торнадо". Силовая установка остальных самолетов будет состоять из двух ТРДДФ Евроджет EJ200 (2 х 9200 кгс).

Модификации:

Block 1	Начальный вариант истребителей из Транша-1
Block 2	Истребитель воздушного боя из Транша-1
Block 5	Многоцелевой вариант истребителей из Транша-1 (с возможностью нанесения ударов по целям на земле)
Block 8	Истребителей из Транша-2 с новым бортовым компьютером.
Block 10	Истребителей из Транша-2 с EOC 1, improved DASS, IFF Mode 5, Rangeless ACMI , УРВВ - AIM-120C-5 AMRAAM, IRIS-T digital УРВЗ- GBU-24, GPS-guided weapons, ALARM, Paveway III & IV, Rafael Litening III
Block 15	Истребителей из Транша-2 с EOC 2, УРВВ METEOR, УРВЗ - TAURUS, Storm Shadow, Brimstone
Block 20	Истребителей из Транша-2 с EOC 3.
Typhoon S	Серийный вариант для основных стран участниц, кроме Великобритании.
Typhoon T1	Двухместный учебно-тренировочный вариант для ВВС Великобритании.
Typhoon F2	Одноместный истребитель для ВВС Великобритании.
Typhoon T3	Двухместный учебно-тренировочный вариант модификации Block 5 для ВВС Великобритании.
Typhoon FGR4	многоцелевой вариант модификации Block 5 для ВВС Великобритании. Модернизация свелась к установке новых подвесных систем целеуказания, разработанных израильской компанией Rafael и пополнению боекомплекта самолета управляемыми бомбами весом 1000 фунтов (450 килограмм). Бомбы Paveway II и Enhanced Paveway II производит американская компания Raytheon. Эти бомбы оснащены системой лазерного наведения, но у модификации Enhanced Paveway II эту систему дополняет еще и система GPS-наведения. Эффективность "работы" по наземным целям модернизированного "Тайфуна" была проверена в ходе совместных британо-американских учений Green Flag, прошедших в Неваде.

ЛТХ:

Модификация	EF-2000
Размах крыла, м	10.95
Длина самолета, м	15.96
Высота самолета,м	5.28
Площадь крыла, м2	50.00
Масса, кг
пустого самолета	11000
максимальная взлетная масса	23500
Масса топлива,
внутренее, кг	4000
ПТБ, л	1 х 1500, 2 х 1200
Тип двигателя	2 ТРДДФ Eurojet EJ 200
Максимальная тяга, кН
форсированная	2 х 90,0
нефорсированная	2 х 60,0
Максимальная скорость, км/ ч
на высоте 11000 м	2120 (М=2.0)
у земли	1390 (М=1.2)
Минимальная скорость, км/ч	203
Длина разбега, м	700
Длина пробега, м	700
Перегоночная дальность, км	3790
Боевой радиус действия, км
в режиме истребителя	1390
в режиме ударного самолета	601
Практический потолок, м	19812
Мак. эксплуатационная перегрузка	9
Экипаж, чел	1
Вооружение:	одна 27- мм пушка Mauser BK27 c 150 патронами Боевая нагрузка - 6500 кг (7500 кг в перегруз) на 13 узлах подвески: Типовая нагрузка: 1) 3 УР AIM-120 AMRAAM, 2 УР AIM-9 Sidewinder 4 лазерных бомбы GBU-12, контейнер лазерного наведения и 3 ПТБ. 2) 4 УР AIM-120 AMRAAM, 2 УР AIM-9 Sidewinder, 6 ПКР Penguin , 1 ПТБ 3) 4 УР AIM-120 AMRAAM, 2 УР AIM-9 Sidewinder, 5 450-кг бомб, 1 ПТБ А так же возможны комбинации различного вооружения: 4 - 6 УР AIM-120 AMRAAM или FMRAAM/BVRAAM, 2 УР AIM-9 Sidewinder или BAe ASRAAM или BGT IRIS-T, кассетное оружие типа BAe/Matra Storm Shadow или Matra Apache или LFK Taurus, Бомбы с лазерным наведением с контейнером наведения, бомбы свободного падения, Контейнеры с различным оборудованием.
