Фронтовой бомбардировщик Су-34 - ФОТО
Концепция универсального самолета, объединившего в себе противоречивые требования высокой маневренности и скорости с одной стороны, и большой боевой нагрузки и дальности полета с другой, могла быть реализована только на основе применения новейших достижений аэродинамики и авиационной технологии, а также на базе разработки перспективных образцов оборудования и вооружения. К решению этой сложной задачи в середине 80-х годов приступил коллектив ОКБ им. П. О. Сухого, незадолго до этого передавший в серийное производство сверхзвуковой одноместный истребитель-перехватчик Су-27.
Работы по теме Т-10В (под таким шифром разрабатывалась новая ударная машина четвертого поколения) велись на базе незавершенного постройкой палубного учебно-тренировочного самолёта Т-10КМ-2 с расположением сидений инструктора и обучаемого пилота рядом.
Самолёт Т-10В значительно отличался от базового варианта Су-27 (Т-10С). В конструкцию внесли ряд принципиальных изменений:
увеличили мидель носовой части фюзеляжа;
полностью перекомпоновали кабину экипажа, вход в которую осуществлялся через нишу передней опоры шасси;
применили новый фонарь;
корневые наплывы крыла продлили вперёд, на них установили консоли дестабилизатора:
переднюю опору шасси перенесли вперед, изменили схему ее уборки и систему створок ниши:
изменили конструкцию воздухозаборников;
сняли подфюзеляжные кили:
увеличили число точек подвески вооружения.
Первый летный прототип истребителя-бомбардировщика Т-10В-1 был создан путем переоборудования серийного учебно-боевого Су-27УБ.
Впервые опытный экземпляр Су-27ИБ (Т-10В-1 синий бортовой номер "42") поднялся в воздух с аэродрома ЛИИ 13 апреля 1990 года.
Впервые Су-27ИБ был показан публично 13 февраля 1992 года на выставке в Мачулищах (под Минском).
Однако мир узнал о новом советском самолете несколько ранее. Летом 1990 г опытный Су-27ИБ (Т-10В-1) был ненадолго перебазирован на аэродром Новофедоровка (вблизи г. Саки), где располагался испытательный центр авиации ВМФ СССР. Летчики-испытатели мастерски выполнили на Су-27ИБ имитацию захода на посадку над палубой крейсера "Адмирал Флота Советского Союза Кузнецов". Находившийся на корабле фотокорреспондент сфотографировал подлетающий к палубе самолет. Так появился первый официальный снимок Су-27ИБ.
18 декабря 1993 года состоялся первый полет предсерийного варианта Су-27ИБ получившего название Су-34 (синий бортовой номер "43"). По сути, это был второй опытный самолет, но уже в серийной конфигурации (машина имела заводской шифр Т-10В-2). Истребитель-бомбардировщик предназначался для поражения точечных сильнозащищенных целей в любых погодных условиях, днем и ночью, а также для круглосуточного поиска, обнаружения классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия. Выполнение боевой задачи обеспечивалось установкой на борту совершенного радиоэлектронного оборудования, включавшего многофункциональную РЛС с повышенной разрешающей способностью, обладавшей возможностью "видеть" даже малоразмерные наземные цели и обеспечивать их поражение с высокой точностью.
Чисто внешне Су-34 отличался от своего прототипа Су-27ИБ незначительно, однако конструкция претерпела ряд изменений.
Некоторые элементы Су-34 выполнили с учетом технологии Stealth.
Су-34 имел принципиально новую бортовую компьютерную систему и другое радиоэлектронное оборудование, которое многократно дублировалось и могло в автоматическом запрограммированном режиме выводить самолет в указанный район с большой точностью.
Истребитель-бомбардировщик оснастили навигационным комплексом, включавшим инерциальную систему, средства радионавигации и спутниковое навигационное оборудование. В кабине установили многофункциональные цветные индикаторы на электронно-лучевых трубках, а также индикаторы на лобовом стекле (ИЛС). У летчиков имелись и нашлемные прицелы, позволявшие осуществлять целеуказание управляемым ракетам (в частности, Х-29Т) при помощи "взгляда", что значительно уменьшало время реакции оружия (это особенно важно в маловысотном полете). РЛС могла обнаруживать и определять местоположение воздушных целей (в том числе и малоразмерных) на дальностях до 250 км.
В 1997 году завершили постройку ещё одного экземпляра Су-34 - Т-10В-6, получившего белый контурный бортовой номер "46".
Основные отличия самолета Су-34 от самолета Су-27:
полностью изменена конструкция головной части фюзеляжа, в которой оборудована двухместная кабина экипажа с размещением мест летчика и оператора системы управления вооружением по схеме "рядом"; вход в кабину осуществляется через люк в нише уборки передней опоры шасси; носовой радиопрозрачный обтекатель РЛС имеет эллиптическую форму с острыми боковыми кромками;
изменены обводы средней и хвостовой частей фюзеляжа, их конструкция усилена и обеспечивает большие внутренние объемы для размещения оборудования и топливных баков увеличенной емкости;
увеличены диаметр и длина центральной хвостовой балки, в которой размещается РЛС заднего обзора;
изменена форма наплывов крыла, на которых установлены консоли переднего горизонтального оперения;
усилена конструкция крыла; под крылом оборудованы две дополнительные точки подвески вооружения;
сняты подбалочные гребни;
изменена конструкция и схема уборки передней опоры шасси, ее стойка оснащается спаренными колесами;
изменена конструкция основных опор шасси, которые выполнены двухколесными с размещением колес по схеме "тандем";
введена система дозаправки топливом в полете с выпускаемой штангой, установленной слева перед кабиной экипажа.
воздухозаборники двигателей выполнены нерегулируемыми;
максимальная взлетная масса увеличена примерно до 45000 кг, внутренний запас топлива возрос примерно до 12000 кг, обеспечено применение 3 подвесных топливных баков большой емкости;
применен новый комплекс БРЭО, в состав которого входят многофункциональная БРЛС, оптико-электронная обзорно-прицельная система, радиолокатор заднего обзора, аппаратура навигации, радиосвязи, радиоэлектронного противодействия и другие системы. Он обеспечивает решение следующих задач: поиск, обнаружение и распознавание наземных и надводных объектов с выдачей целеуказания и прицеливанием в простых и сложных метеоусловиях; круглосуточное и всепогодное обнаружение, опознавание и определение координат самолетов и ракет противника с выдачей целеуказания системе наведения ракет "воздух-воздух" и в комплекс РЭП; круглосуточное и всепогодное обеспечение совместных групповых действий самолетов; противодействие радиоэлектронным средствам управления оружием систем ПВО, истребителям и ракетам противника; выдачу информации о параметрах полета, работе агрегатов и систем самолета, а также о тактической обстановке на многофункциональные индикаторы летчика и штурмана-оператора.
в состав управляемого вооружения класса "воздух-воздух" входят 6 ракет Р-27РЭ (ТЭ, Р, Т), 8 ракет РВВ-АЕ, 8 ракет Р-73; типовой вариант вооружения самолета при решении задач "воздух-воздух" вклюсает 6 ракет Р-27Э (или РВВ-АЕ) и 4 ракеты Р-73;
в номенклатуру вооружения включены управляемые средства поражения наземных целей: 6 ракет общего назначения Х-29Т, Х-29Л, Х-25МЛ, С-25ЛД или корректируемых бомб КАБ-500Кр и КАБ-500Л, 3 ракеты средней дальности Х-59М или корректируемые бомбы КАБ-1500ТК, 6 противокорабельных ракет Х-31А или Х-35У, 6 противорадиолокационных ракет Х-31П и т.п.
для поражения наземных целей самолет может также оснащаться неуправляемым вооружением общей массой до 8000 кг, размещаемым на 12 точках подвески, часть из которых оборудуется многопозиционными балочными держателями: 3 бомбами калибра 1500 кг, 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.
Вооружение:
Встроенная пушка ГШ-301 (30-мм, 1800 выстрелов в минуту, боекомплект - 180 патронов). На 12 узлах внешней подвески (под фюзеляжем, мотогондолами и консолями крыла) может размещаться до 8000 кг разнообразного вооружения.
Комплекс ударного высокоточного вооружения обеспечивает поражение наземных (надводных) целей на дальности до 250 км. В его состав входят тактические крылатые ракеты Х-59М с телевизионным командным наведением (до трех КР), ракеты "воздух - поверхность" типа Х-29, Х-25М и С-25Л (до шести единиц), противокорабельные ракеты четырех типов с дальностью действия 250, 180 и 70 км, противорадиолокационные высокоскоростные ракеты типа Х-31 (до шести), до трех корректируемых авиационных бомб калибром 1500 кг или до шести калибром 500 кг, до четырех торпед. Под фюзеляжем может подвешиваться контейнер с 70 радиогидроакустическими буями.
"Неинтеллектуальное" оружие для поражения наземных целей аналогично вооружению самолета Су-27 и включает до шести блоков с НАР С-8 (120 ракет) или С-13 (30 НАР), а также до шести ракет С-25, до семи контейнеров малогабаритных грузов КМГУ, до 16 ФАБ-500, до 22 ФАБ-250 или до 34 ФАБ-100.
Ракетное вооружение "воздух - воздух" в целом аналогично вооружению других самолетов семейства Су-27. Оно включает до восьми ракет средней дальности с активным радиолокационным самонаведением РВВ-АЕ, до шести ракет средней дальности типа Р-27 или УР малой дальности с ТГС Р-73. На концевых частях крыла могут размещаться два контейнера с системой РЭБ. Под крылом и фюзеляжем подвешиваются три ПТБ по 3000 л каждый.
ЛТХ: |
|
Модификация | Су-34 |
Размах крыла, м | 14.70 |
Длина самолета, м | 22.00 |
Высота самолета | 5.93 |
Взлетная масса, кг | |
нормальная | 39000 |
максимальная | 44360 |
Тип двигателя | 2 ТРДФ АЛ-35 (АЛ-31Ф) |
Тяга нефорсированная, кгс | 2 х 14000 |
Максимальная скорость, км/ч | |
на высоте 11000 м | 1900 (М=1.6) |
на уровне моря | 1400 |
Практическая дальность, км | 4500 |
Боевой радиус действия, км | 600 -1130 |
Практический потолок, м | 17000 |
Максимальная эксплуатационная перегрузка | 7 |
Экипаж, чел | 2 |
Вооружение: | одна 30-мм пушка ГШ-301 (180 патронов) |
Разработчик: ОКБ Сухого
Страна: Россия
Первый полет: 1990
Тип: Фронтовой бомбардировщик

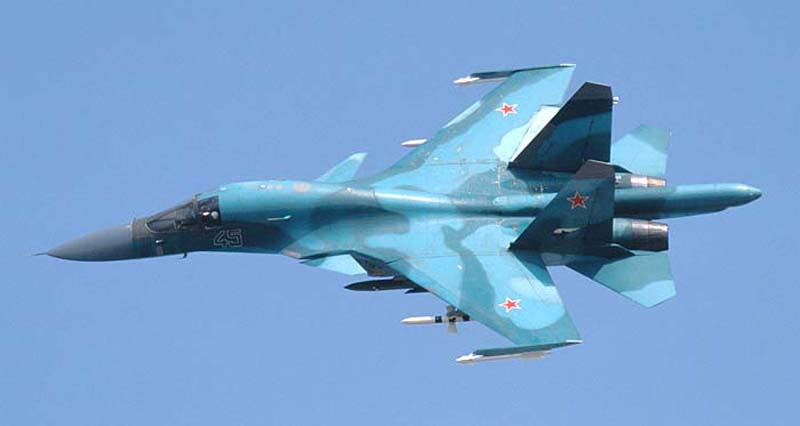

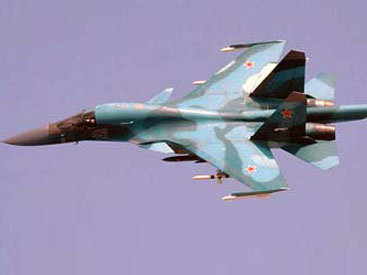

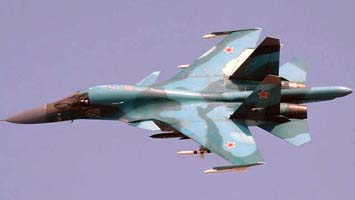

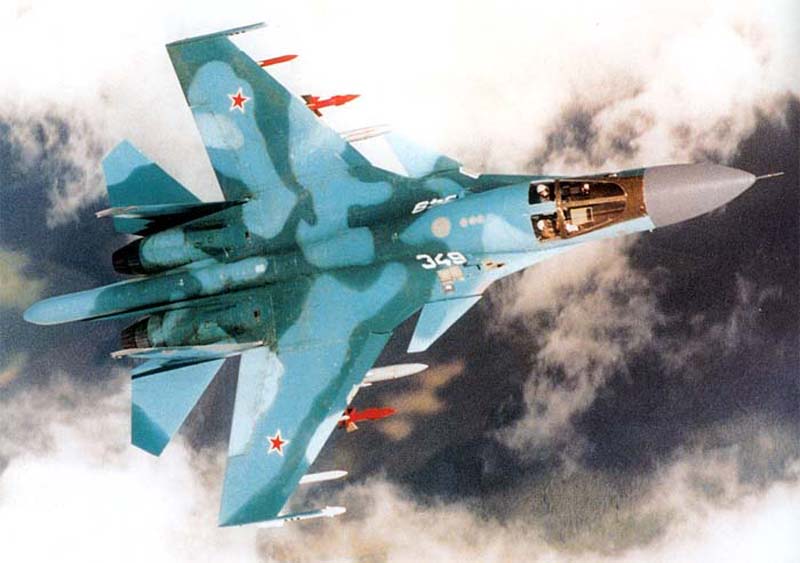

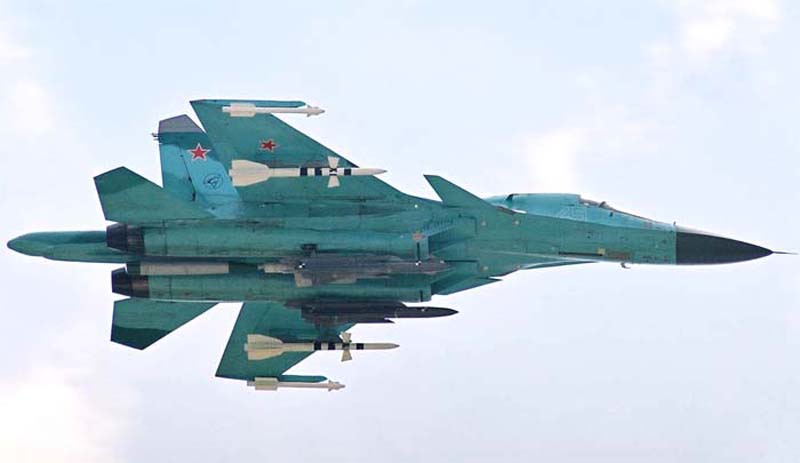

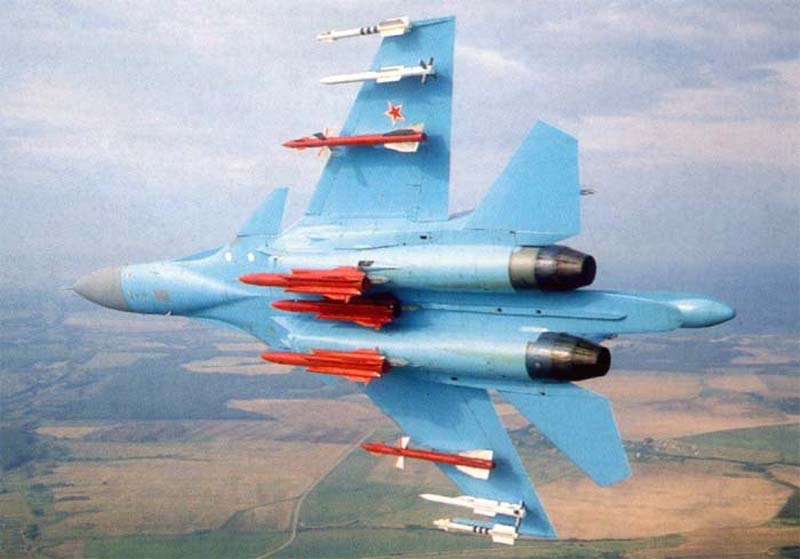

Нажмите на фотографии для увеличения:
