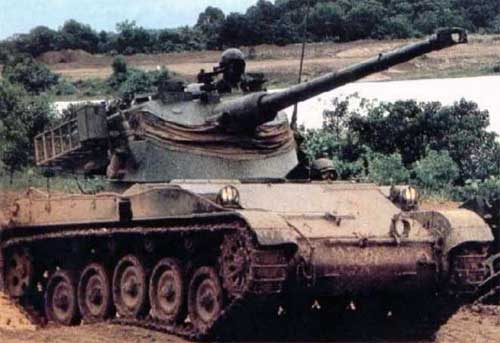

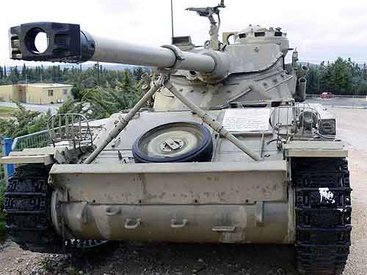

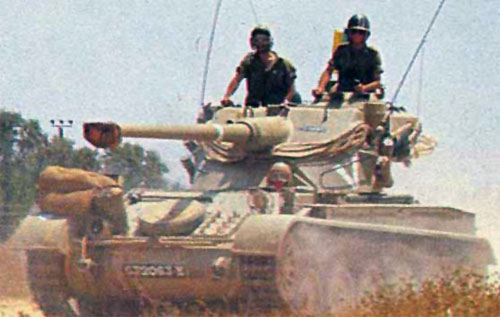

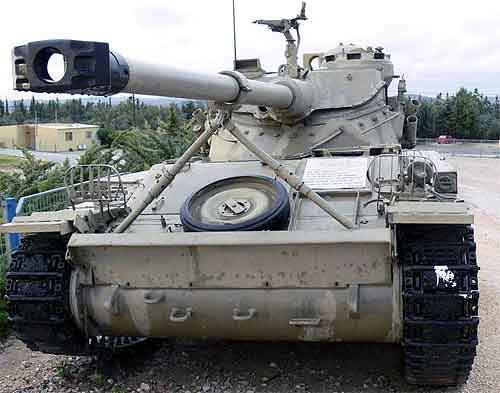

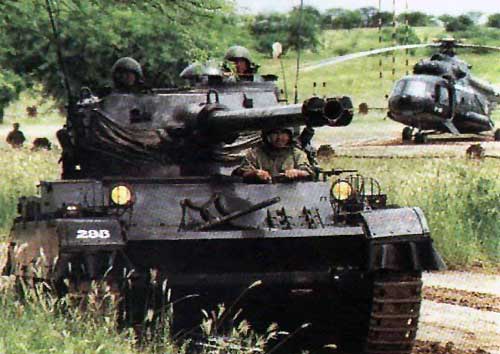

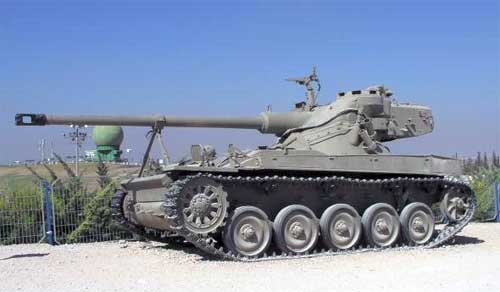

Французский АМХ-13 – танк с качающейся башней - ФОТО

Основное вооружение стандартного французского танка АМХ-13 - 90-мм нарезная пушка, установленная в башне FL-10. Первоначально в башне FL-10 устанавливалась 75-мм пушка, 21 выстрел размещен в башне (12 выстрелов в магазинах автомата заряжания) и 11 в корпусе. Для спаренного с пушкой 7,5 или 7,62-мм пулемета и зенитного пулемета того же калибра имеется 3600 патронов (в лентах по 200 штук в каждой). Огонь из пушки и спаренного пулемета могут вести наводчик и командир танка. Приводы наведения гидравлические с ручным дублированием для аварийных ситуаций.


Максимальные скорости переброса по горизонтали составляют 30°, по вертикали - 5° в секунду. Углы возвышения: +12,5°; снижения -5°. Стабилизатор вооружения отсутствует. Командиру обеспечен круговой обзор. Для этого в основании его люка установлено 8 призменных приборов наблюдения. Он использует также телескопический прицел 1961 с переменным полутора и 6-кратным увеличением. Прицел наводчика 1862 имеет 7,5-кратное увеличение, для ориентировки последний пользуется двумя призменными приборами. Компанией "Файвс-Кэйл баблок" для танка АМХ-13 была разработана башня со 105-мм пушкой, предназначенной для стрельбы теми же боеприпасами, которые используются на танке АМХ-30, но с уменьшенным пороховым зарядом.

В настоящее время танки АМХ-13 состоят на вооружении 10 стран, а во Франции, Индии, Израиле, Египте и некоторых других странах с вооружения сняты и законсервированы. Компоновка танка имеет несколько особенностей. Прежде всего это использование так называемой качающейся башни. В отличие от обычных башен, качающаяся состоит из двух частей: нижней, связанной с опорой башни, и верхней, установленной на нижней на цапфах таким образом, что может поворачиваться относительно последней в вертикальной плоскости на некоторый угол. Пушка жестко связана с верхней качающейся частью башни. Наводка по вертикали осуществляется поворотом верхней части башни, а горизонтальная наводка - вращением нижней части. Применение подобной конструкции облегчает решение проблемы автоматизации заряжания оружия, позволяет уменьшить размеры башни. В частности, в танке АМХ-13 в верхней качающейся части башни монтируются два магазина револьверного типа автомата заряжания. Применение автомата заряжания дало возможность сократить экипаж танка до 3-х человек. Командир танка располагается в левой части башни, наводчик в правой ее части, а механик-водитель в корпусе в отделении управления. Моторно-трансмиссионное отделение танка расположено в передней части корпуса. В передней же части находится смещенное к левому борту отделение управления. Переднее расположение трансмиссии предопределяет переднее положение ведущих колес.

/pro-tank.ru/

Нажмите на фотографии для увеличения:
